logisim实现海明码

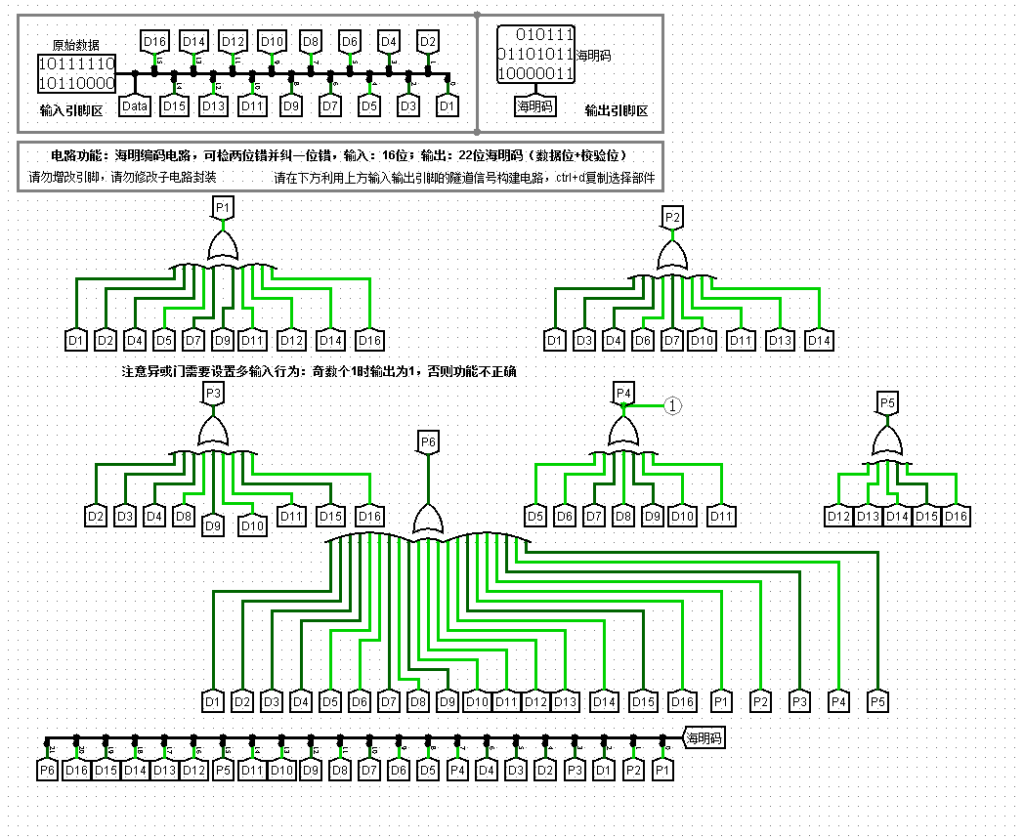

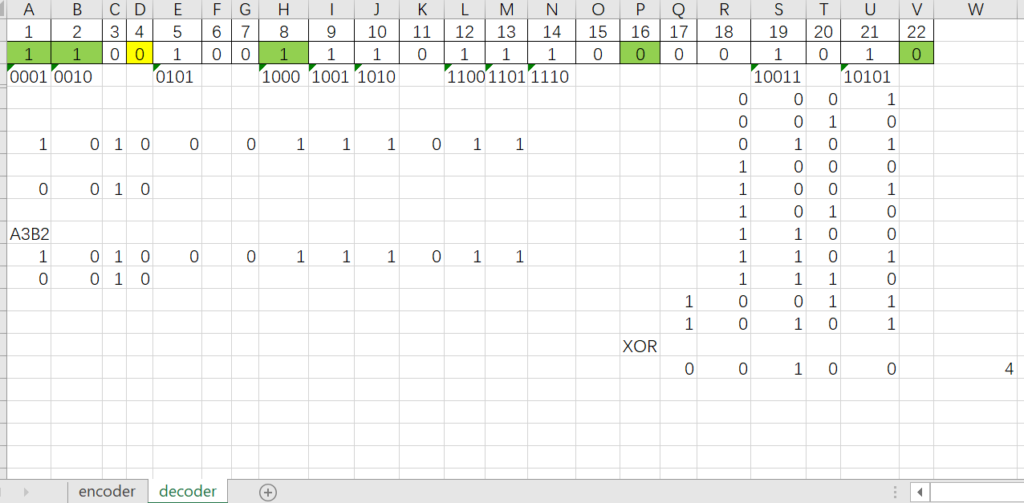

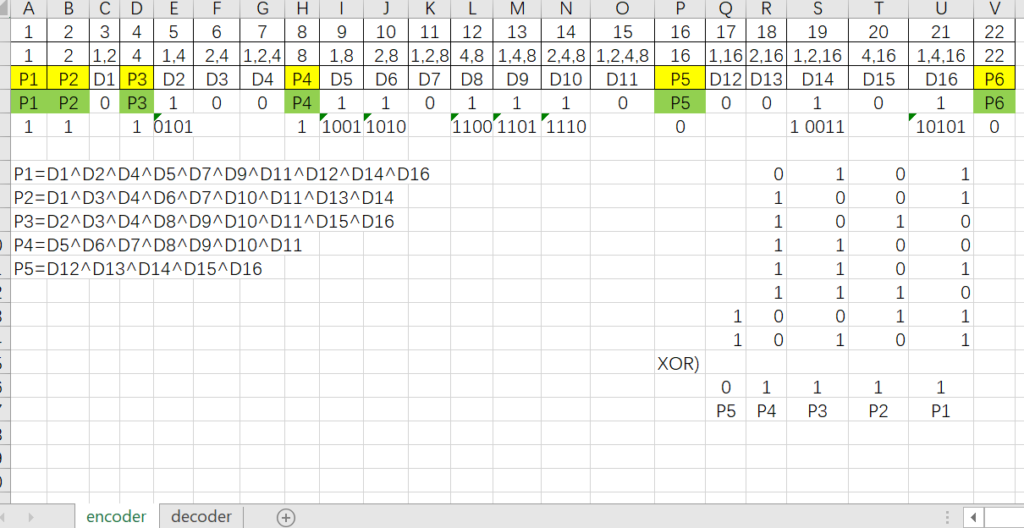

一、手工解海明码

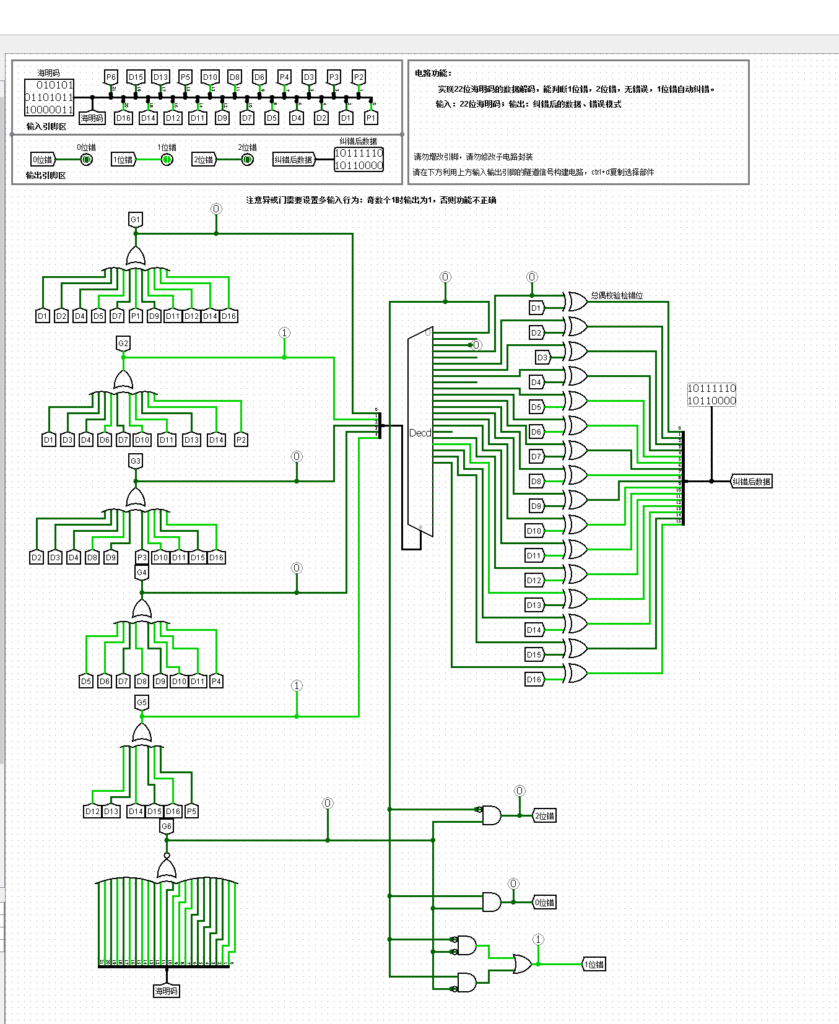

二、电路解海明码

要纠正某位的数据，根据校验组G5G4G3G2G1的值得出哪一位出错，直接变反。这里我们使用5-32译码器，即把G5G4G3G2G1代表的二进制数，转化为对应的十进制数，对应的输出端口为1（高电平），其他端口皆为0（低电平）

当G5G4G3G2G1 = 00000，输出：第0位上输出1，其余位输出0。G5G4G3G2G1 = 00010，输出：第2位上输出1，其余位输出0。

G6为总偶校验组，等于22位海明编码的异或。因为是偶校验，偶数个1，全部异或值为0.为了计算方便，再取一次非， 应该为1。如果G6=0时，表示总偶校验错误。当G5G4G3G2G1 = 00000，表示校验数据正确，记为 R = 1，
当G5G4G3G2G1 ！= 00000，表示校验数据出错，记为 R = 0。
由此，可知
当 R = 1，G6 = 1时，表示无错误。
当 R = 0，G6 = 0时，表示总偶校验位错误（G6），1位出错。
当 R = 1，G6 = 0时，表示1位出错。
当 R = 0，G6 = 1时，表示2位出错。
